Vavien Bağlantı Şemaları: Diğer Konfigürasyonlar

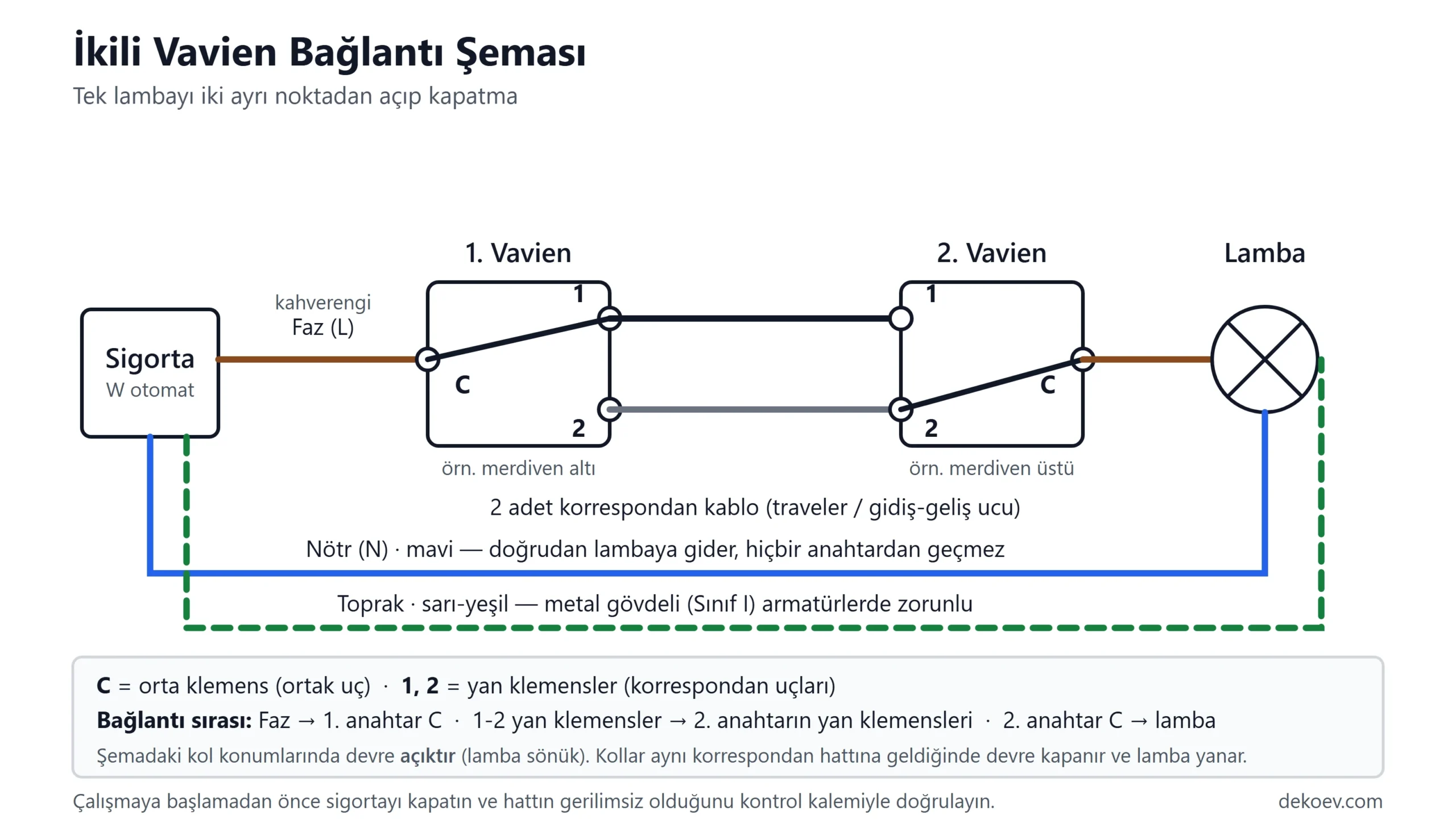

Vavien bağlantısı tek lamba ve iki nokta ile sınırlı değildir. Aşağıdaki şemalar sahada en çok karşılaşılan dört kurulumu gösterir. Anahtar tarafının mantığı hepsinde aynı kalır; değişen, hatta eklenen eleman sayısıdır.

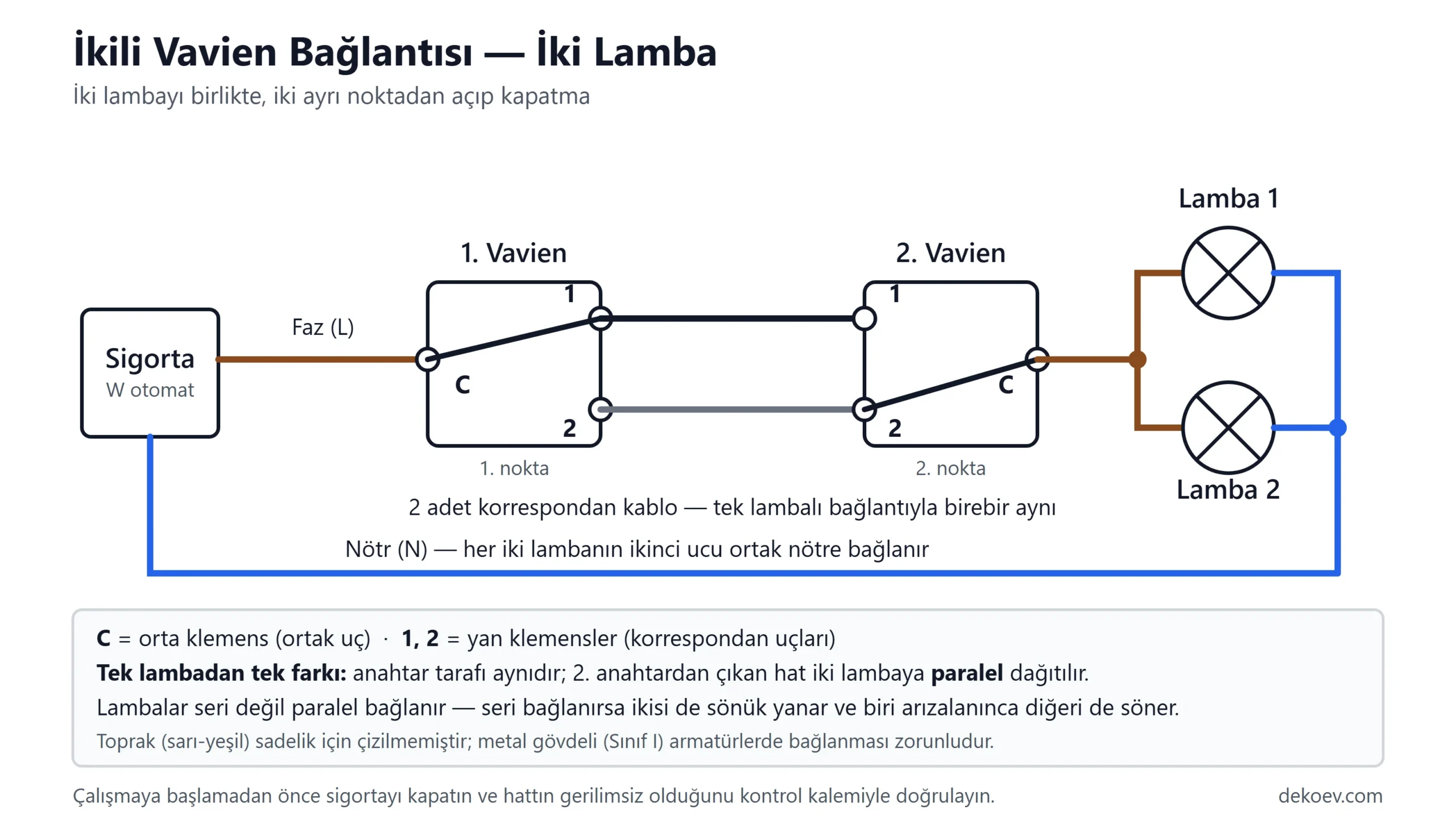

İki Lambayı İki Noktadan Kontrol

Anahtar bağlantısı tek lambalı şemayla birebir aynıdır. Tek fark, ikinci anahtarın orta klemensinden çıkan hattın iki lambaya paralel dağıtılmasıdır. Lambalar seri bağlanmaz; seri bağlanırsa ikisi de sönük yanar ve biri arızalandığında diğeri de söner.

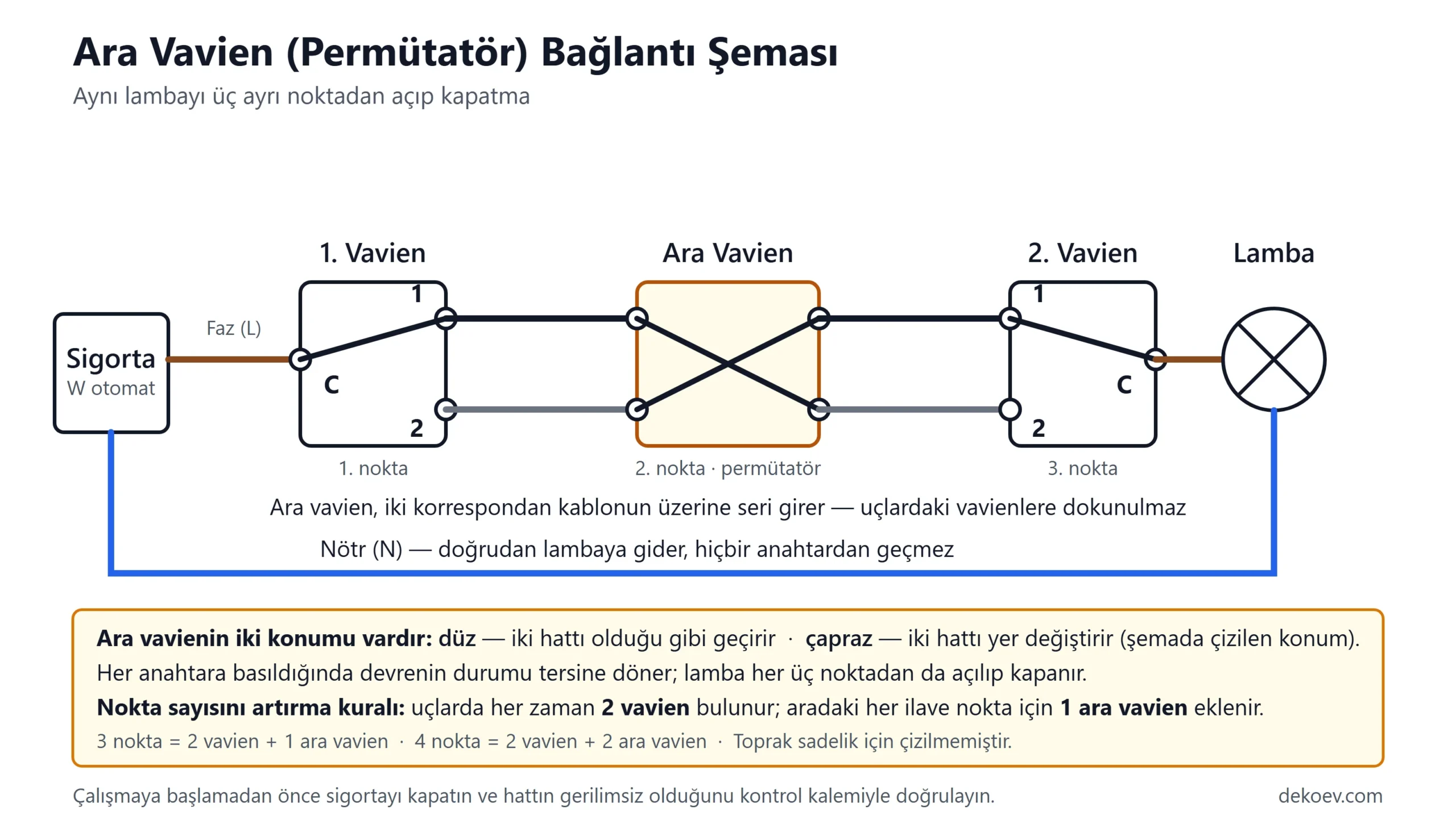

Üç Noktadan Kontrol: Ara Vavien (Permütatör)

Aynı lambayı üç noktadan kontrol etmek için uçlardaki iki vavienin arasına bir ara vavien (permütatör) eklenir. Ara vavien, iki korrespondan kablonun üzerine seri girer — uçlardaki vavien bağlantısına dokunulmaz. İki konumu vardır: düz konumda iki hattı olduğu gibi geçirir, çapraz konumda yer değiştirir.

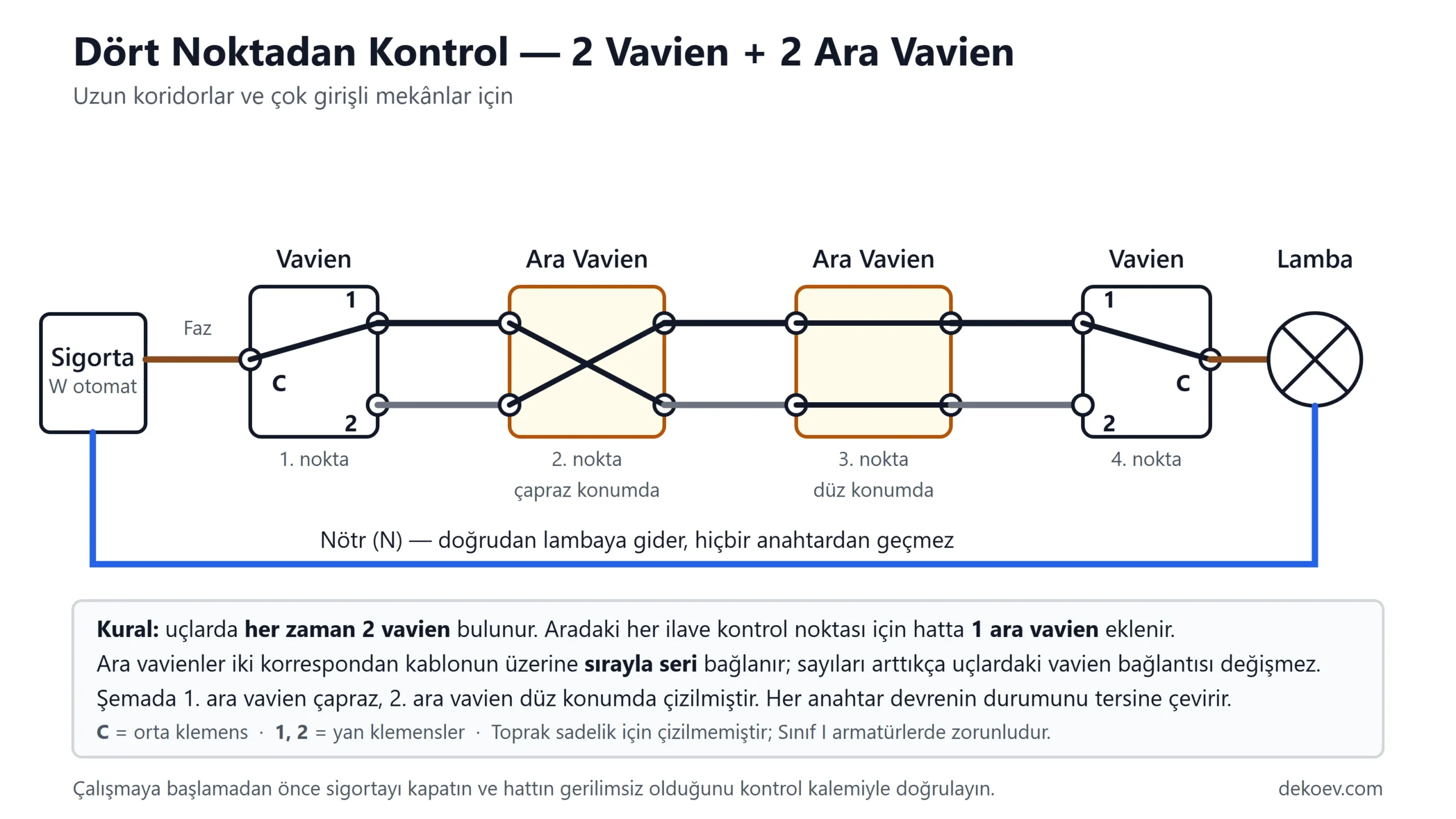

Dört Noktadan Kontrol: İki Ara Vavien

Kural basittir: uçlarda her zaman iki vavien bulunur, aradaki her ilave kontrol noktası için hatta bir ara vavien eklenir. Dört nokta için iki ara vavien sırayla seri bağlanır; ara vavien sayısı arttıkça uçlardaki vavien bağlantısı değişmez.

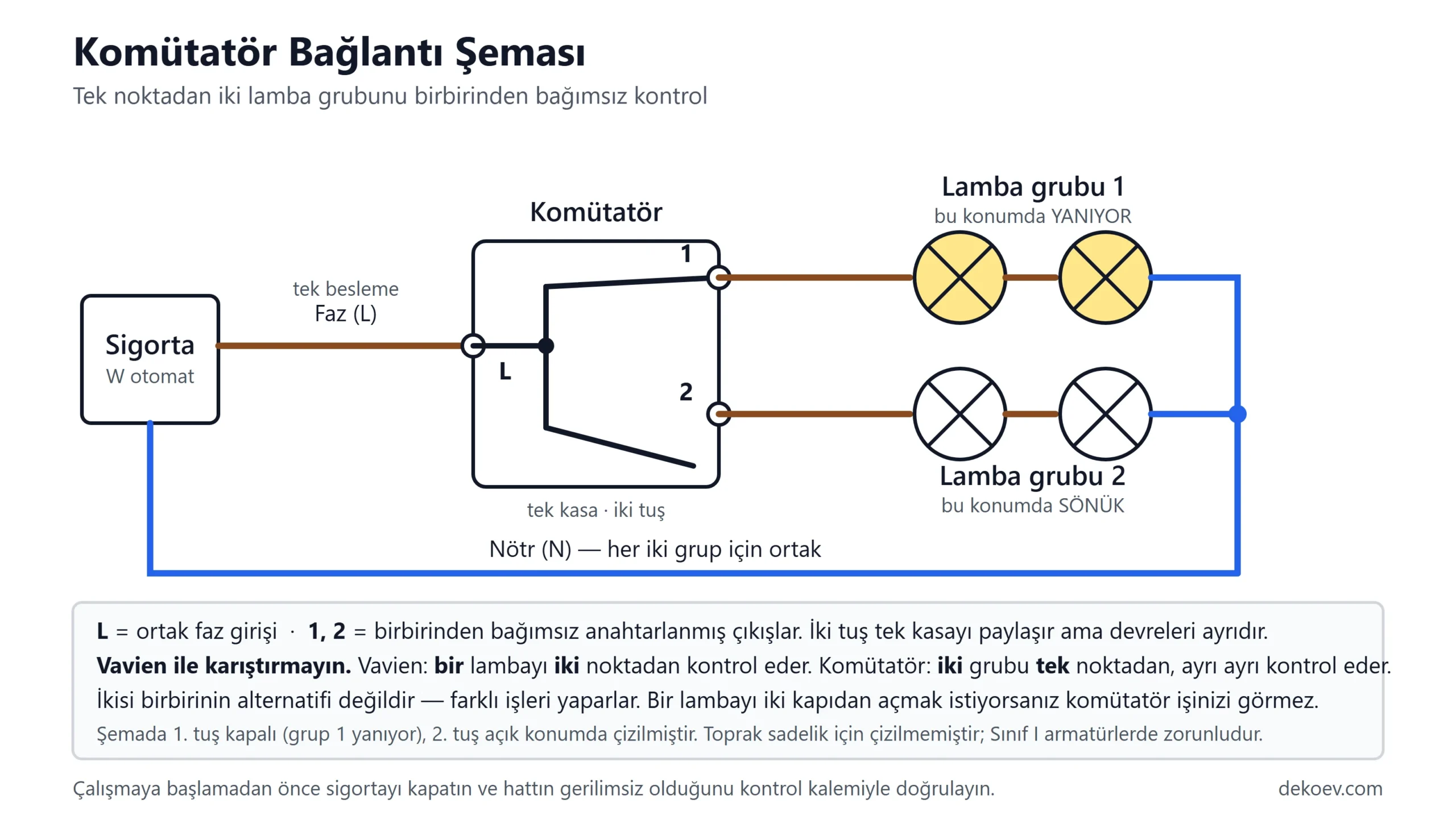

Komütatör Bağlantısı ve Vavienden Farkı

Komütatör sık sık vavienle karıştırılır ama farklı bir iş yapar. Vavien bir lambayı iki noktadan kontrol eder; komütatör iki lamba grubunu tek noktadan, birbirinden bağımsız kontrol eder. Tek ortak faz girişi ve iki ayrı anahtarlanmış çıkışı vardır. Bir lambayı iki kapıdan açmak istiyorsanız komütatör bu işi görmez.

Şemalardaki kablo renkleri Türkiye tesisat pratiğine göredir: faz kahverengi, nötr mavi, toprak sarı-yeşil. Çalışmaya başlamadan önce sigortayı kapatın ve hattın gerilimsiz olduğunu kontrol kalemiyle doğrulayın.

Panasonic Vavien Bağlantısında Dikkat Edilmesi Gerekenler

• İşleme başlamadan önce mutlaka sigortayı kapatın.

• Faz ve nötr hatlarını karıştırmamaya özen gösterin.

• Kabloları sağlam şekilde sıkın; gevşek bağlantılar ısınma ve yangın riskine yol açabilir.

• Uzun ömürlü ve güvenli bir sistem için kaliteli kablo ve ekipman tercih edin.

Nerelerde Kullanılır?

• Apartman merdivenlerinde

• Uzun koridorlarda

• Otel odaları ve giriş hollerinde

• Bahçe girişlerinde

• İki kapılı salonlarda

Viko Vavien Anahtar Modelleri

Vavien bağlantısı için Panasonic'in yanı sıra Viko da geniş bir model yelpazesi sunar. Karre, Meridian, Novella ve Linnera serilerinde standart vavien, permütatör (ara vavien), komütatör ve ışıklı vavien seçenekleriyle her dekorasyona uygun bir alternatif bulabilirsiniz. Sık tercih edilen modeller:

• Viko Karre/Meridian Beyaz Vavien — en çok tercih edilen beyaz model
• Viko Novella/Trenda Saten Komütatör Vavien — modern saten kaplama
• Viko Karre/Meridian Permütatör (Ara Vavien) — üç veya daha fazla noktadan kontrol için

Tüm vavien seçeneklerini Vavien Anahtarlar kategorisinde, Viko'nun tüm ürün gamını ise Viko marka sayfasında, en geniş orijinal Viko anahtar-priz seçkisini ise Viko Anahtar Priz koleksiyonumuzda inceleyebilirsiniz.

İpucu — tek seri, tüm ev: Vavien çoğunlukla bir mekânı baştan döşerken takılır; bu noktada anahtar, priz, çerçeve ve kapakların tamamı aynı seriden bir takım olarak alınır, çünkü parçalar yalnızca kendi serisi içinde uyumludur. Tek tek ürün yerine tüm projenizi tek Viko serisiyle tamamlamak hem görsel bütünlük hem de yedek parça kolaylığı sağlar. Hangi serinin size uygun olduğunu Viko serileri karşılaştırma rehberinde görebilirsiniz.

Sonuç

Panasonic vavien anahtar bağlantısı, günlük hayatı kolaylaştıran pratik bir çözümdür. İki farklı noktadan aynı lambayı kontrol etme imkânı sunar. Doğru bağlantı yapıldığında hem güvenli hem de uzun ömürlü bir sistem elde edilir.

Eğer elektrik konusunda deneyiminiz yoksa mutlaka bir uzmandan destek alın. Ancak temel elektrik bilginiz varsa, bu yazıda paylaştığımız Panasonic vavien bağlantı şeması sayesinde bağlantıyı güvenle yapabilirsiniz.
